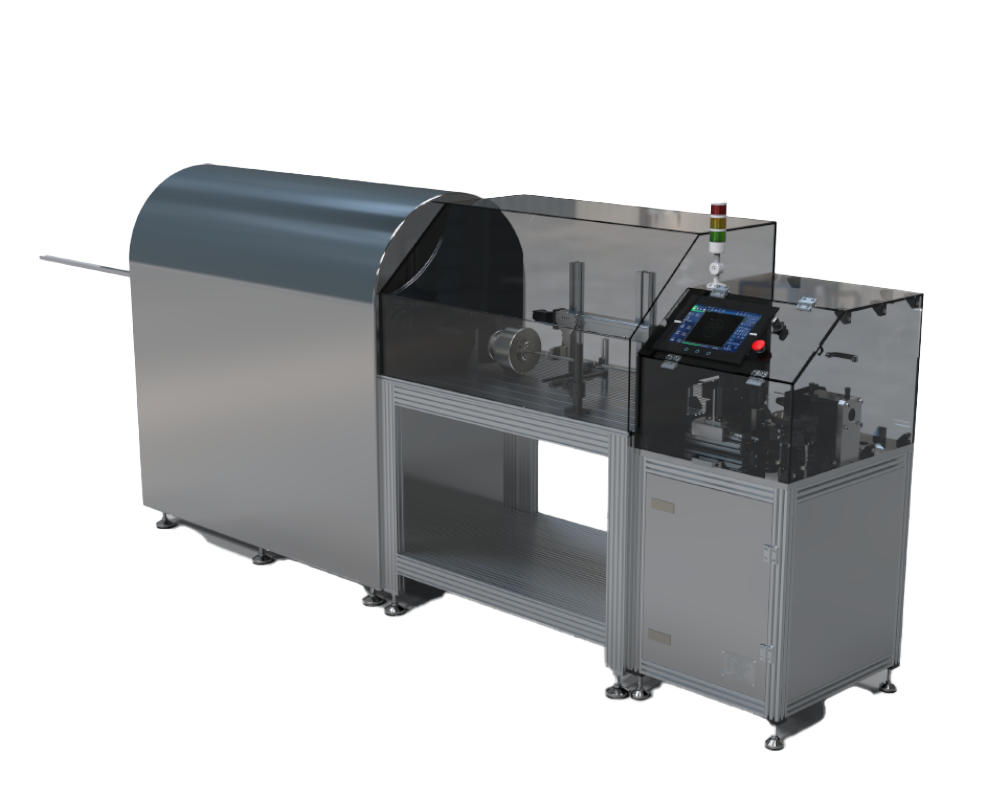

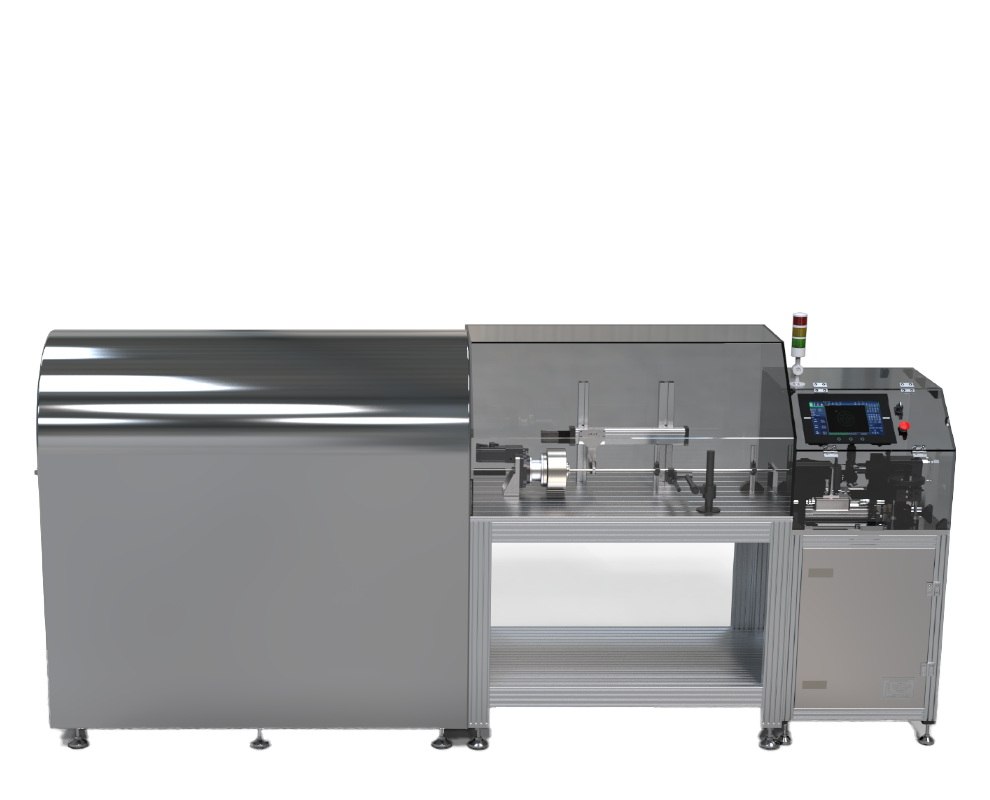

Автоматическая система установки концевой заглушки
Автоматизированная система запрессовки концевых заглушек предназначена для оболочечных трубок и заглушек. Она объединяет автоматическую подачу трубок, подачу заглушек, точную запрессовку и контроль качества, заменяя ручную сборку и повышая стабильность процесса.
Обзор продукции
▅ Основные преимущества технологии
Автоматическая циркуляция облицовочных трубок: Оснащен эксклюзивным механизмом автоматической загрузки и разгрузки, обеспечивающим точную загрузку пустых облицовочных трубок и автоматическую выгрузку запрессованных готовых изделий. На протяжении всего процесса не требуется никаких ручных манипуляций и позиционирования, что позволяет избежать повреждения корпуса трубки и обеспечивает непрерывную и стабильную работу процесса запрессовки.
Интеллектуальная система подачи заглушек: встроенный модуль автоматической подачи и ориентации заглушек за счет вибрационной подачи и визуального позиционирования, обеспечивающего точную подачу заглушек в равномерном положении, избегая ошибок позиционирования, вызванных размещением вручную, и закладывая основу для точной запрессовки.
Точная пресс-фитинг с сервоприводом: с помощью импортного сервопривода пресс-фитинга можно точно контролировать усилие пресс-фитинга в диапазоне 6000 Н с точностью N±20 Н. Кривая силы-перемещения контролируется в реальном времени во время процесса пресс-фитинга, чтобы гарантировать, что усилие пресс-фитинга каждого продукта является постоянным и избежать повреждения из-за перенапряжения или ослабления под давлением.
Полномерная проверка качества: проверка качества соосности и запрессовки запускается автоматически после запрессовки. Точность соосности составляет ≤φ0,02 мм, а точность проверки качества составляет ≤0,01 мм. Неквалифицированные продукты исключаются в режиме реального времени, а данные записываются для обеспечения отслеживания качества.
▅ Ключевые технические параметры
Категория | Подробное содержание |
Основные параметры | Эффективность производства: ≥80 шт./час; Максимальная сила запрессовки: 6000 Н; Точность усилия запрессовки: Н±20Н; Соосность пресс-фитинга: ≤φ0,02 мм; Точность определения качества: ≤0,01 мм |
Диапазон адаптации | Применимые материалы: облицовочные трубы и соответствующие заглушки; основные функции: автоматическая запрессовка, контроль качества, отслеживание данных; применимые сценарии: компоненты ядерного топлива, прецизионные измерительные трубки, производство автомобильных трубопроводов семинары |
▅ Значение приложения
В качестве основного оборудования для автоматизации запрессовки головок заглушек для облицовочных труб эта система стала высокотехнологичным предприятием с преимуществами «эффективной производственной мощности ≥80 штук в час + точности соосности φ0,02 мм + полного отслеживания данных процесса». Углубленная интеграция сервозапрессовки и интеллектуального обнаружения не только снижает затраты на рабочую силу на 90%, но также увеличивает уровень квалификации запрессовки до более 99,9%, что обеспечивает предприятиям двойные гарантии достижения крупномасштабного производства и контроля качества
.
