Устройство обнаружения утечек гелия
Устройство обнаружения утечек гелия использует вакуумный метод для точного контроля герметичности изделий. Подходит для ответственных применений, где требуется точное измерение скорости утечки и стабильная повторяемость испытаний.
Обзор продукции
▅ Основные преимущества технологии
Технология энергосбережения с использованием гелиевого цикла
В процессе контроля газообразный гелий в проверяемой детали восстанавливается и перерабатывается, что значительно снижает затраты на потребление гелия. По сравнению с режимом однократной зарядки и разрядки потери гелия могут быть сокращены более чем на 90%, что отвечает потребностям промышленного энергосбережения и сокращения потребления.
Многомерная точная система обнаружения
Оснащенный высокоточным гелиевым масс-спектрометрическим детектором утечек, диапазон обнаружения скорости утечки охватывает от 2,8×10⁻⁻⁶Па·м³/с до 2,8×10⁻¹³Па·м³/с. Скорость утечки в вакуумной камере лучше, чем 1×10⁻¹⁰Па·м³/с. Он взаимодействует со стандартным течеискательным отверстием, откалиброванным Институтом Метрология для обеспечения точных и надежных данных обнаружения.
Эффективный и интеллектуальный рабочий процесс

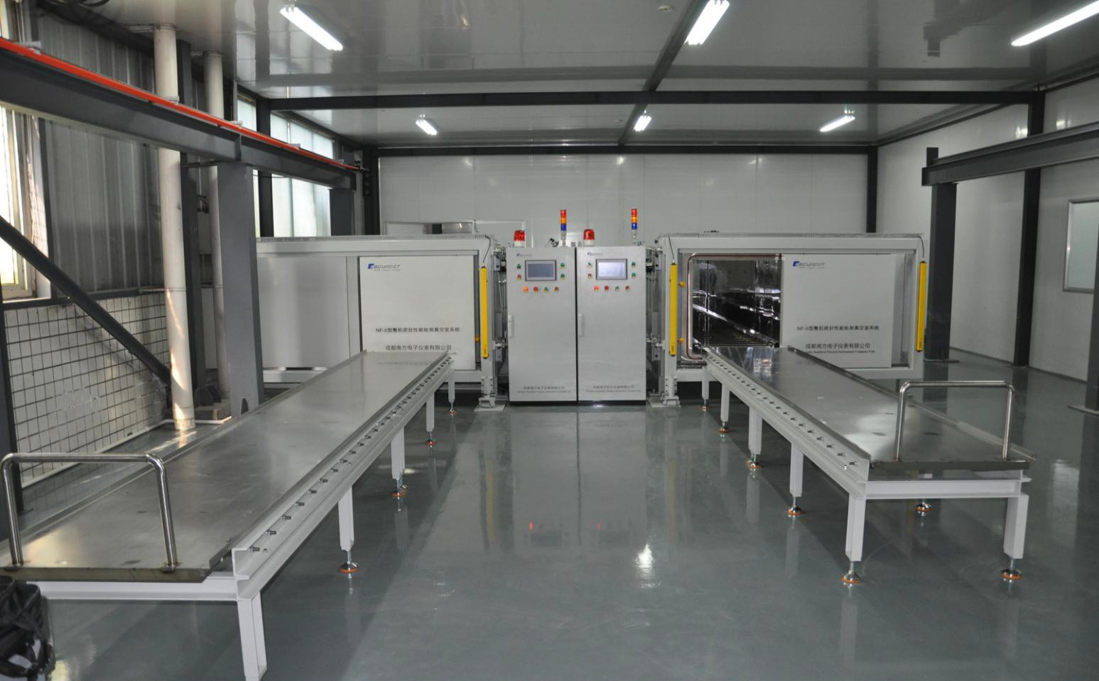

Благодаря интегрированной электронной системе управления и консоли управления передача заготовок осуществляется с помощью специальной тележки для повышения эффективности. При условии, что отверстие для эвакуации заготовок составляет не менее Φ16 мм, рабочий ритм составляет ≤20 минут на деталь, что повышает эффективность контроля более чем на 30 % по сравнению с традиционным оборудованием.
Модульная гибкая адаптационная конструкция
Оснащен двумя спецификациями вакуумных боксов, A и B (Box A: 4000×800×800 мм; Коробка B: 5000×800×800 мм), поддерживает обнаружение заготовок с максимальным размером Φ550*1200 мм, а давление наполнения гелием регулируется на 0,5 МПа, что позволяет адаптироваться к потребностям обнаружения заготовок в различных отраслях.
▅ Ключевые параметры
Размер вакуумной коробки: коробка A 4000 мм×800 мм×800 мм, коробка B 5000 мм×800 мм×800 мм
Максимальный размер заготовки: Φ550*1200 мм
Максимальное давление наполнения гелием: 0,5 МПа (регулируемое)
Работа цикл: ≤20 минут на деталь (когда отверстие для вакуумирования детали не менее Φ16 мм)
Скорость утечки в вакуумной камере: лучше, чем 1×10⁻¹⁰Па·м³/с
Стандартная скорость утечки через отверстие утечки: 10⁻⁸ Па·м³/с
Диапазон скорости утечки детектора утечек: 2,8×10⁻⁶Па·м³/с - 2,8×10⁻¹³Па·м³/с
Вакуум в вакуумной камере для обнаружения утечек: ≤10 Па (регулируемый)

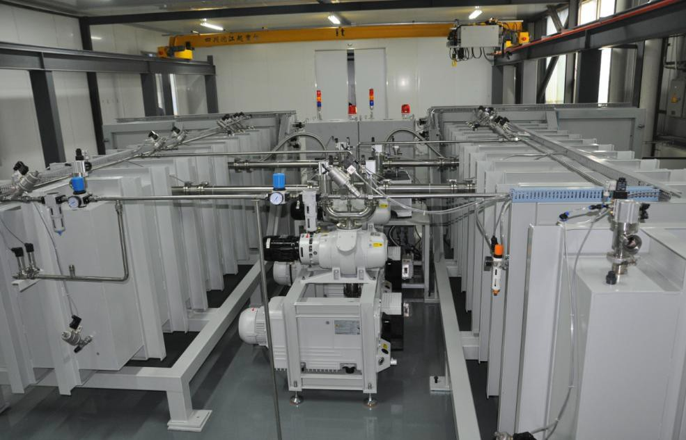

Состав оборудования: течеискатель гелиевого масс-спектрометра, вакуумный насос, вакуумная камера, тележка для деталей, электрический шкаф управления, консоль управления, и т. д.
▅ Сценарии применения
Атомная промышленность ——Испытания ядерных энергетических клапанов, ядерных сосудов, деталей проходки и т. д. для создания прочной линии защиты ядерной безопасности
Аэрокосмическая промышленность — проверка самолетов, ракетных двигателей и другого оборудования для обеспечения безопасности полетов.
новая энергетика — проверка крышек силовых литиевых батарей, элементов и т. д. для обеспечения безопасности батарей.
Нефтехимия/электроэнергетика — проверка ключевого оборудования, такого как резервуары для хранения, трубопроводы, высоковольтные кабели, трансформаторы и т. д.
автомобилестроение/электронная полупроводниковая промышленность – проверка топливных систем, систем кондиционирования воздуха, прецизионных электронных компонентов и т. д.
Охлаждение/водоочистка – проверка герметичности холодильников, кондиционеров и различного оборудования для очистки воды
