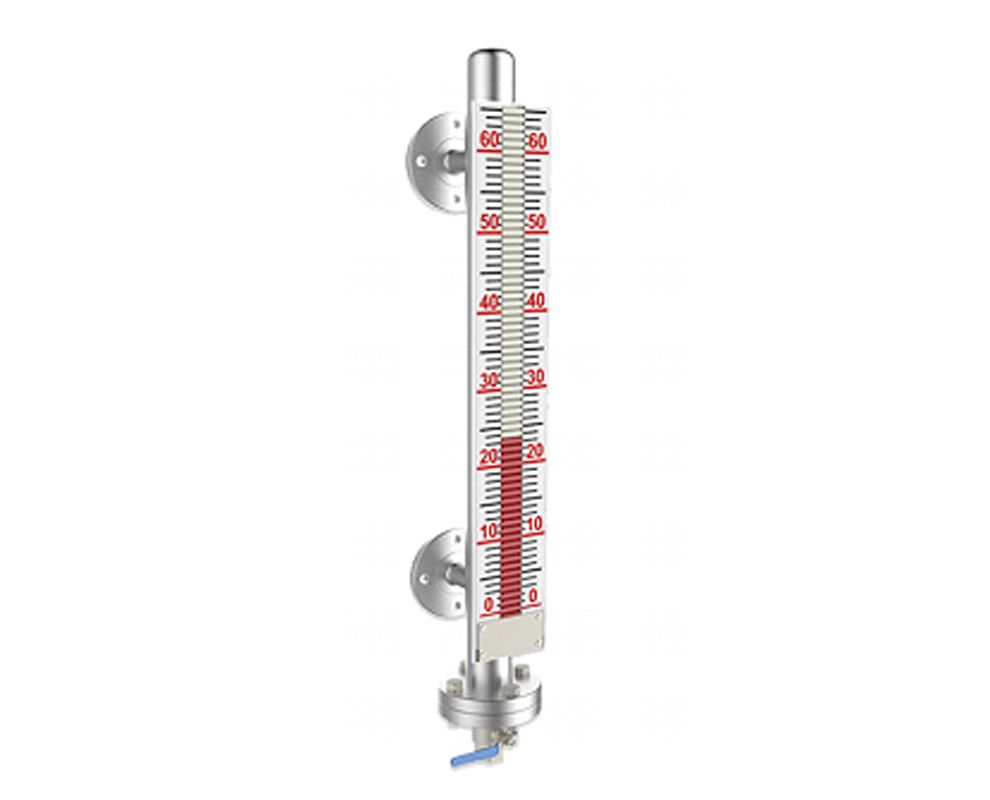

UHC Магнитный поплавковый уровнемер с флажковой индикацией
Магнитный поплавковый уровнемер с флажковой индикацией UHC использует магнитную связь и поплавковый принцип для местной индикации уровня жидких сред. Отличается наглядным отображением, простой конструкцией и надёжной работой в технологических процессах.
Обзор продукции
Обзор продукта
Магнитный поплавковый уровнемер с флажковой индикацией серии UHC использует принцип сообщающихся сосудов и соединяется с ёмкостью через газовый и жидкостный присоединительные фланцы. В соответствии с принципами плавучести и магнитной связи магнитный поплавок внутри измерительной камеры перемещается вверх или вниз вместе с изменением уровня измеряемой жидкости и приводит в действие двухцветные поворотные флажки внешнего индикатора.
При повышении уровня жидкости магнитный поплавок поворачивает флажки на 180°, отображая красный или зелёный цвет. При понижении уровня жидкости флажки поворачиваются в обратном направлении на 180° и отображают белый цвет. Высота красной или зелёной полосы соответствует высоте уровня измеряемой жидкости, что обеспечивает одновременное измерение и визуальное отображение положения уровня жидкости или границы раздела сред.
Особенности продукта
Высококачественные материалы и высокая коррозионная стойкость
В конструкции применяются различные коррозионностойкие материалы, включая нержавеющую сталь 304, 316L, футеровку PTFE, PVC и PP. В сочетании с импортными электронными компонентами это обеспечивает высокую коррозионную стойкость, стабильность и длительную надёжную эксплуатацию.
Надёжная конструкция и минимальное обслуживание
Простая и прочная конструкция обеспечивает высокую надёжность. Прибор практически не требует технического обслуживания и подходит для длительной установки на открытых площадках.
Полная изоляция измеряемой среды
Измеряемая среда полностью изолирована от индикаторных элементов, датчиков и магнитных переключателей, что повышает безопасность и позволяет применять прибор во взрывоопасных, легковоспламеняющихся и сильнокоррозионных средах.
Широкий диапазон давления и плотности
Рабочее давление охватывает диапазон от вакуума до 42 МПа. Прибор подходит для измерения сред с минимальной плотностью 0,45 г/см³, а в специальном исполнении — до 0,385 г/см³.
Широкий температурный диапазон
Прибор рассчитан на работу в широком диапазоне температур и может стабильно эксплуатироваться при температуре от -196 °C до +425 °C.
Высокая помехоустойчивость
Результаты измерения не зависят от электропроводности среды, пены, давления, температуры, кипения, пузырьков газа и других факторов, что обеспечивает стабильную работу прибора.
Опциональная сигнализация с магнитными переключателями
Прибор может оснащаться пассивными бистабильными магнитными переключателями типов SPST и SPDT для контроля и сигнализации верхнего и нижнего уровня или межфазной границы.
Поддержка дистанционной передачи сигнала
Возможна комплектация герконовыми, магнитострикционными или ёмкостными двухпроводными датчиками с выходным сигналом 4–20 мА DC, в том числе с поддержкой HART, что удобно для дистанционного централизованного контроля и управления.
Области применения
Измерение и индикация уровня жидкости и границы раздела сред в различных резервуарах в нефтяной, химической, нефтепромысловой, фармацевтической, пищевой, алкогольной и других отраслях.
Эксплуатационная ценность
Благодаря полностью изолированной конструкции, коррозионной стойкости, а также широкому диапазону рабочих температур и давлений прибор удовлетворяет требованиям контроля уровня и межфазной границы в сложных условиях, включая сильнокоррозионные, легковоспламеняющиеся, взрывоопасные, радиоактивные и загрязнённые среды. Наглядная флажковая индикация обеспечивает удобное визуальное считывание показаний, а опциональные функции сигнализации и дистанционной передачи данных упрощают локальный контроль и централизованное удалённое управление. Это надёжное измерительное решение для безопасной эксплуатации промышленных резервуаров и автоматизированного мониторинга.
