Многоотверстный балансировочный расходомер
Многоотверстный балансировочный расходомер — высокоточный расходомер перепада давления с фирменной многоотверстной дросселирующей конструкцией. Он обеспечивает стабильный перепад давления при низких безвозвратных потерях и подходит для измерения расхода газа, жидкости и пара в сложных условиях эксплуатации.
Обзор продукции
▅ Обзор продукта

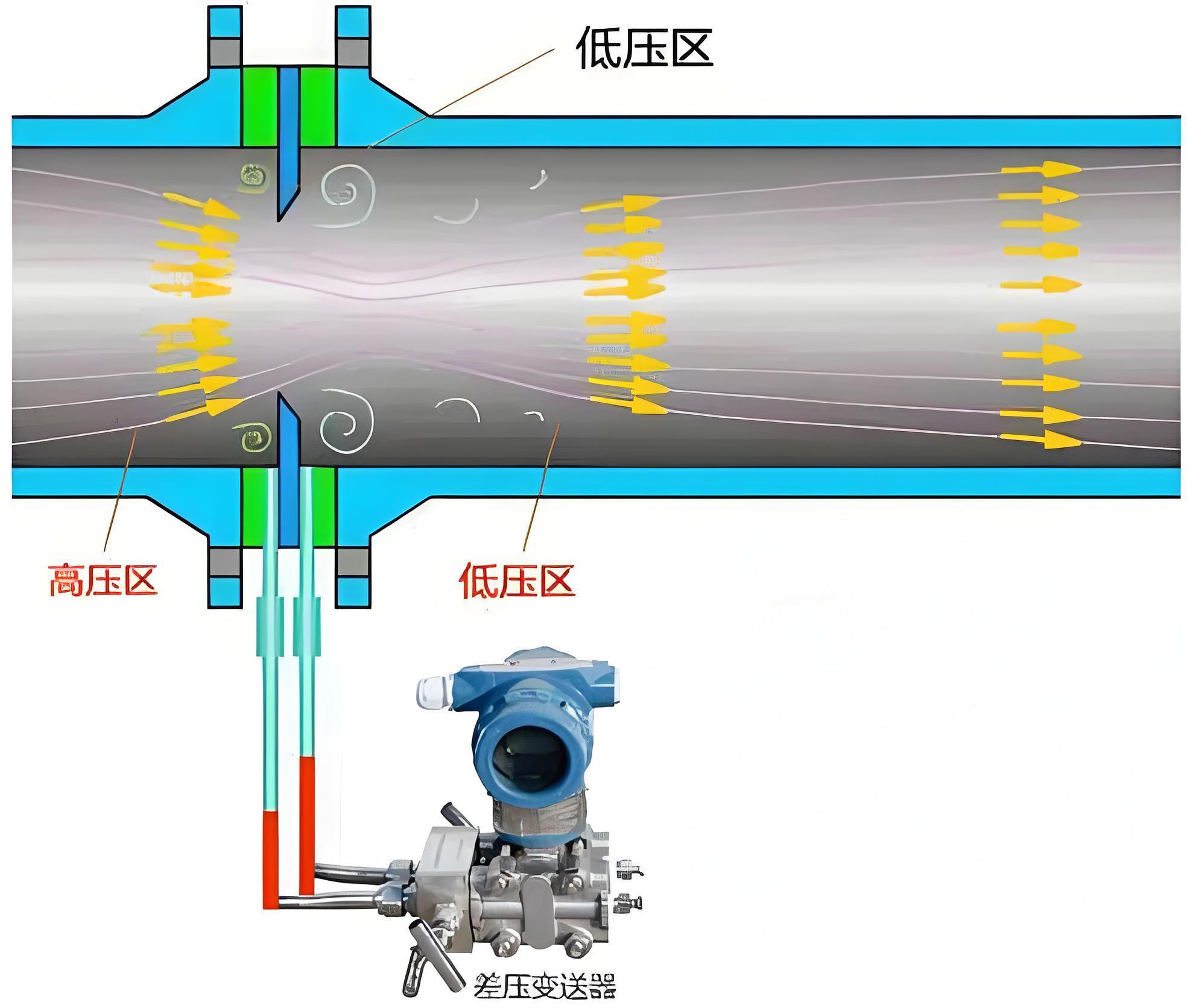

Многоканальный балансный расходомер — это высокоточный расходомер переменного перепада давления, работающий по принципу измерения дифференциального давления. Прибор использует специальную многоканальную конструкцию сужающего устройства: размеры и расположение каждого отверстия рассчитываются по специальным формулам и подбираются на основе расчетных данных.
Прибор имеет простую конструкцию и высокую надежность. Благодаря оптимизированной многоканальной схеме он обеспечивает стабильный перепад давления при сравнительно низкой безвозвратной потере давления. Расходомер подходит для измерения расхода газов, жидкостей и пара, особенно в условиях высокой скорости потока, большого расхода и сложных технологических режимов, где требуется точный и стабильный учет.
▅ Особенности продукта
1. Высокоточное измерение
Симметричная многоканальная конструкция с функцией выпрямления потока обеспечивает равномерное распределение профиля скорости. Точность измерения может достигать ±0.5%～±1.0%.
2. Низкая потеря давления и энергосбережение
Многоканальная структура значительно снижает образование вихрей. Потеря давления составляет около 30% от потери давления традиционной диафрагмы, что позволяет снизить эксплуатационное энергопотребление.
3. Широкий диапазон измерения
Отношение диапазонов измерения может достигать 10:1. Прибор подходит для технологических условий со значительными колебаниями расхода и поддерживает двунаправленное измерение.
4. Высокая помехоустойчивость
Встроенная структура выпрямления потока эффективно снижает влияние вихрей и пульсаций. Требования к прямым участкам трубопровода снижены: 5D до расходомера и 3D после расходомера.
5. Широкая применимость, долговечность и надежность
Доступны различные материалы исполнения, включая углеродистую сталь, нержавеющую сталь, сплав Hastelloy и другие материалы. Прибор устойчив к высокой температуре и высокому давлению; максимальные параметры могут достигать 42MPa / 600℃.
6. Удобный монтаж

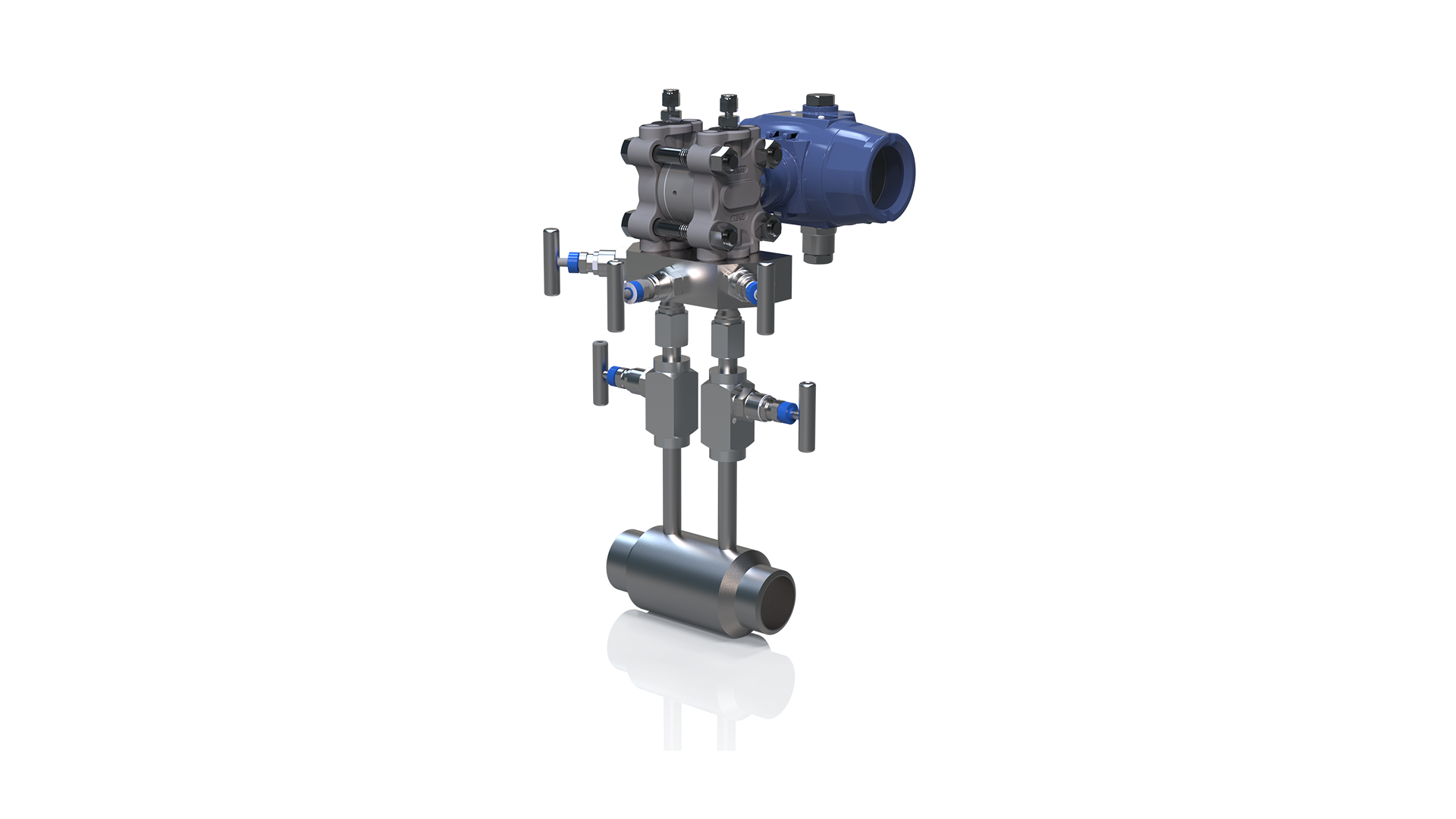

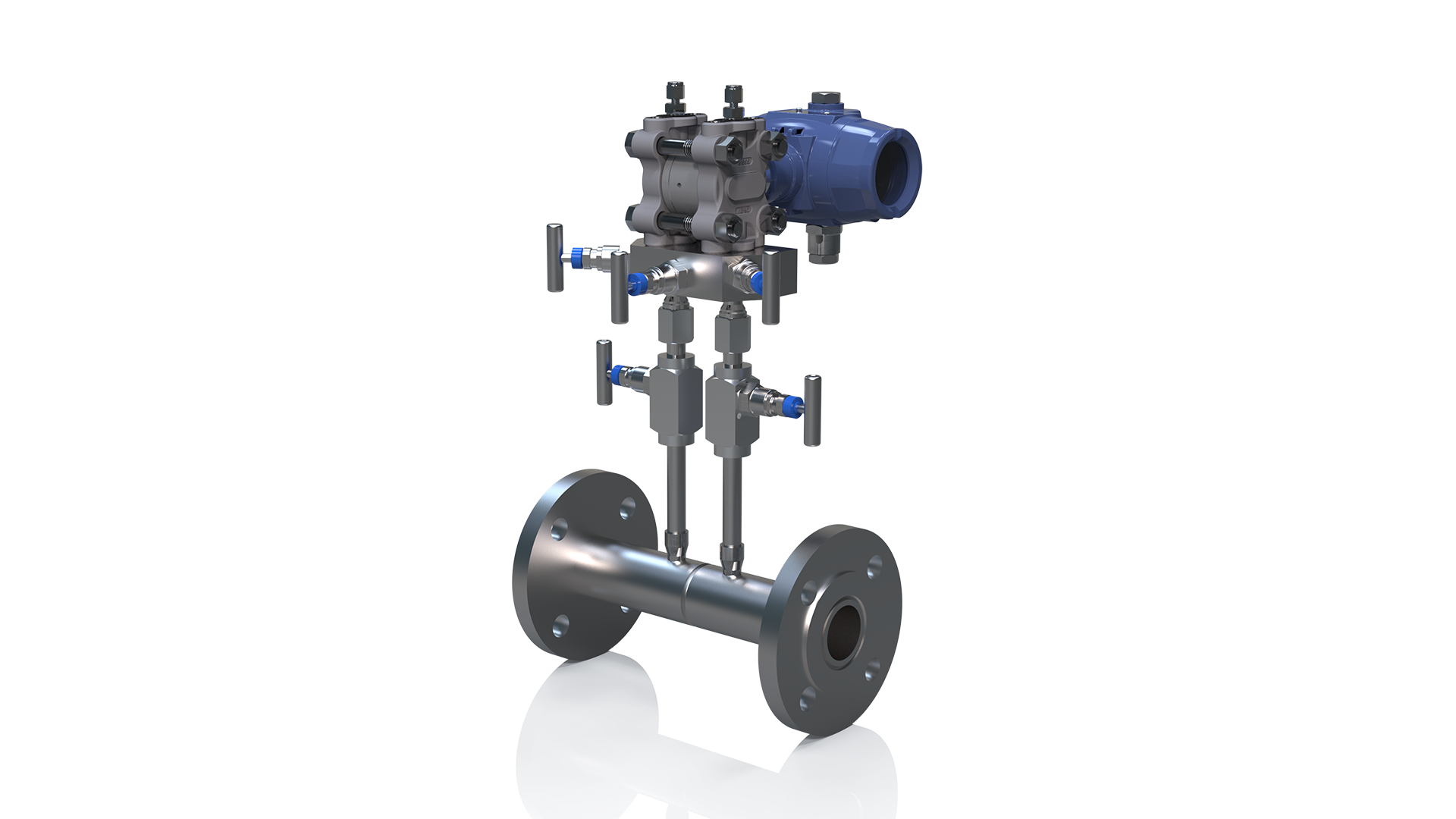

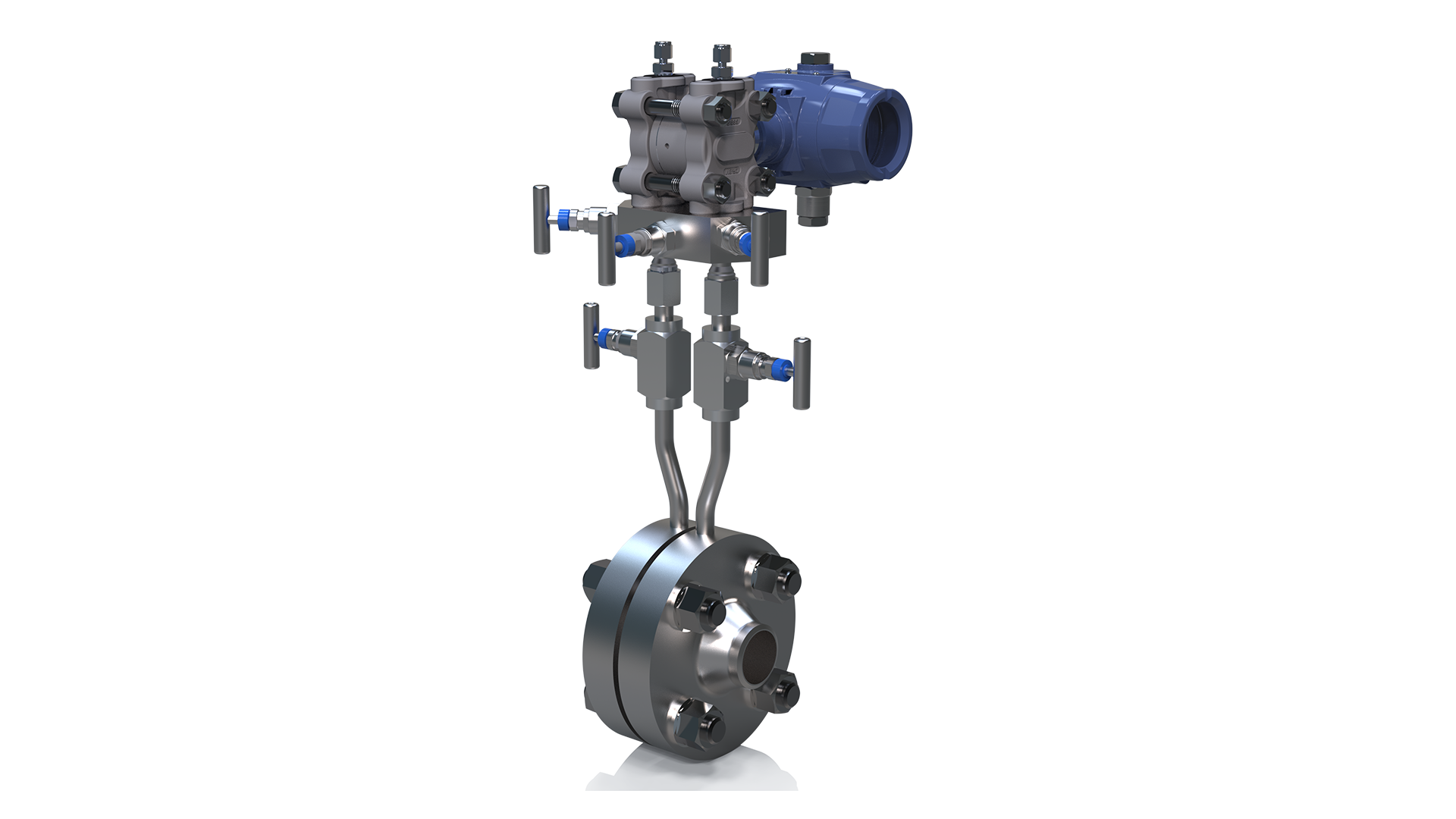

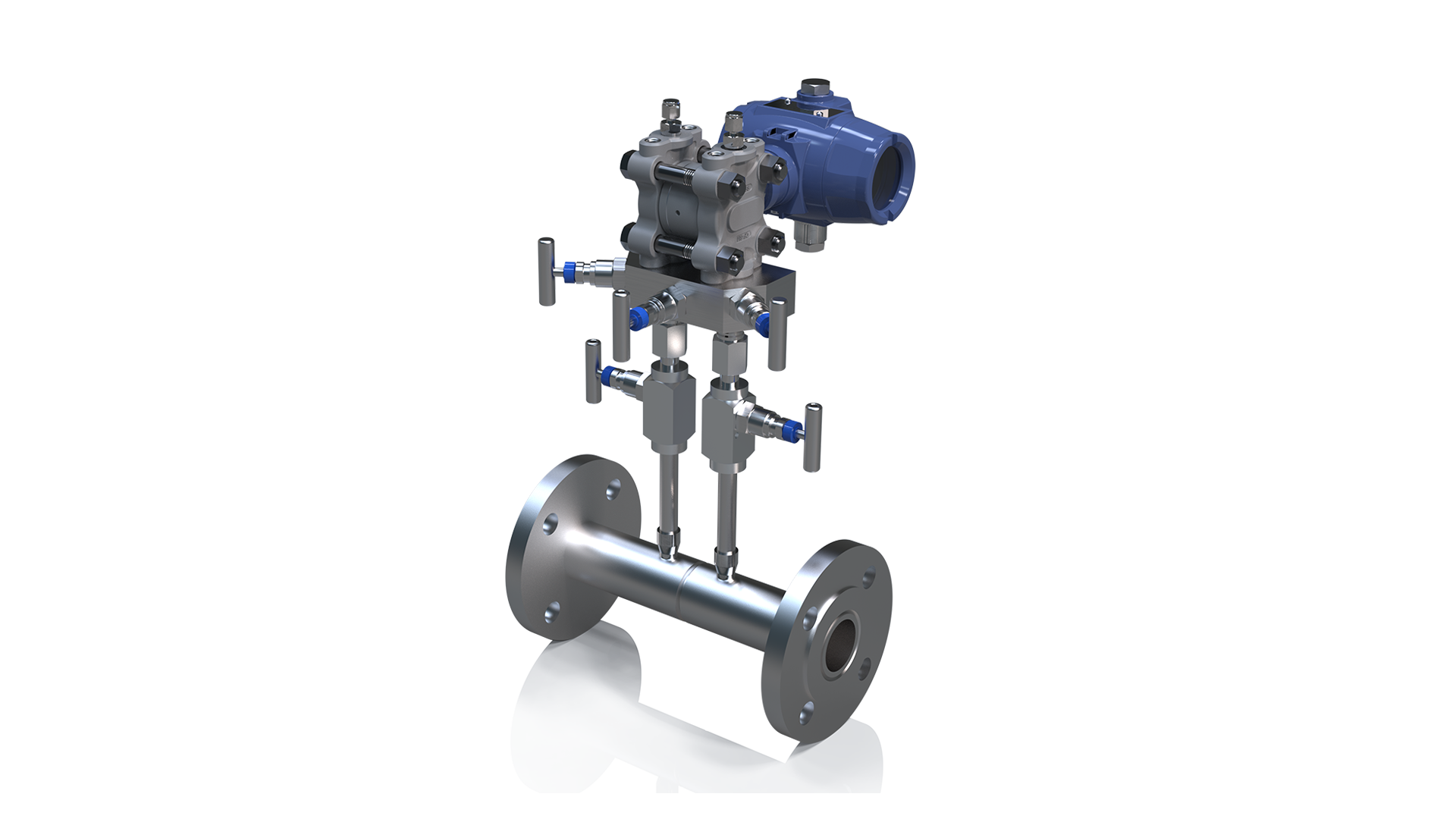

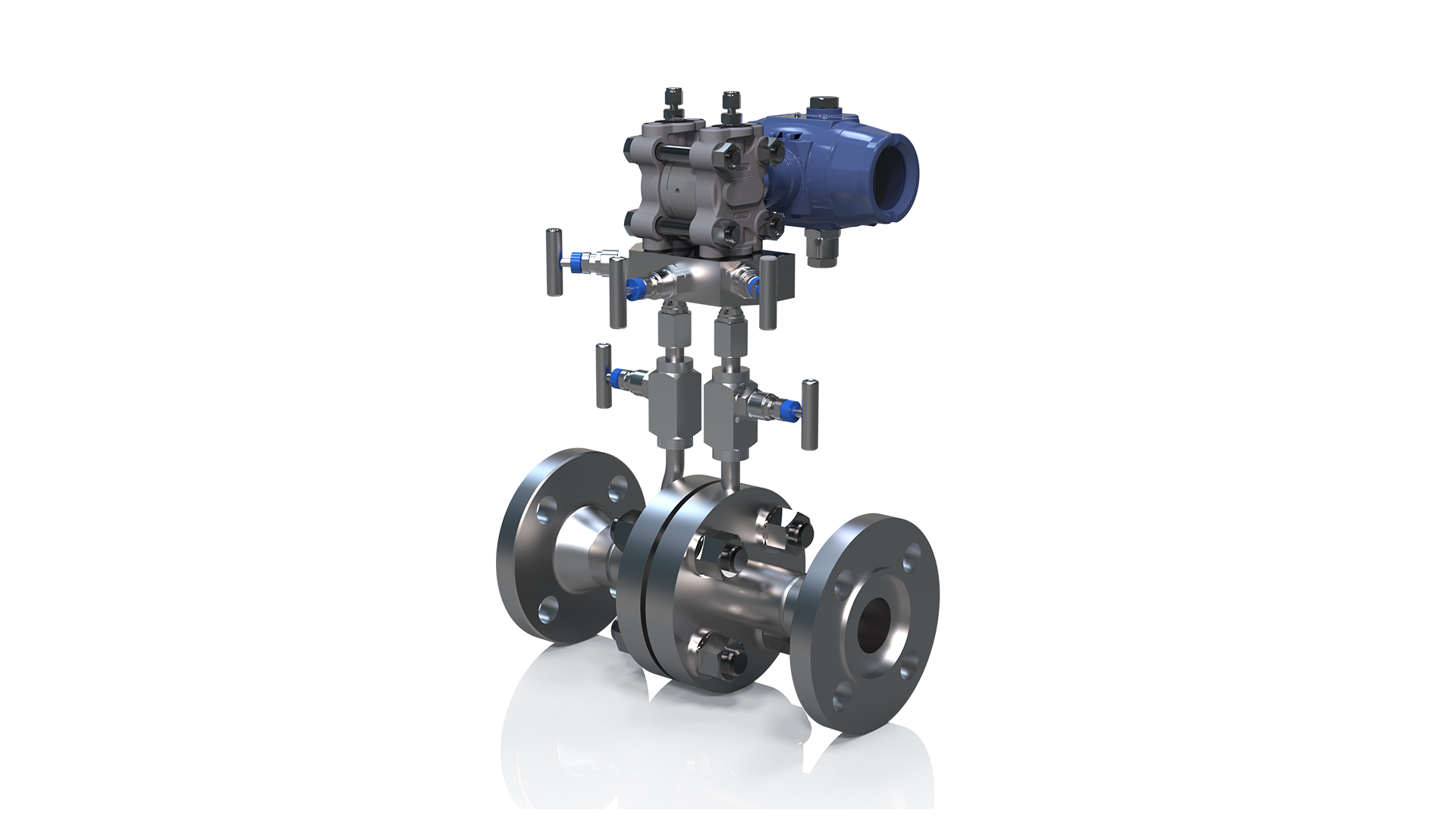

Доступны моноблочное и раздельное исполнение. Поддерживаются различные способы присоединения, включая фланцевое и межфланцевое исполнение.
7. Устойчивость к загрязнениям и низкая склонность к засорению
Симметричная многоканальная балансная конструкция снижает турбулентные сдвиговые напряжения и образование вихревых зон, тем самым значительно уменьшая вероятность появления застойных зон.
8.Надежное прохождение загрязненных сред
Загрязненная среда может передаваться через 9.4-20мА, HART, RS485 DCS/PLC.
▅ Области применения
Нефтегазовая промышленность, пищевая промышленность, целлюлозно-бумажная промышленность, электроэнергетика, химическая промышленность, судовое оборудование.
Технические характеристики
| Модель | NFCY-PH |
| Измеряемая среда | Газы, жидкости, пар |
| Диапазон расхода | Зависит от номинального диаметра |
| Точность измерения | ±0.5%、±1.0%、±1.5% |
| Повторяемость | ±0.2% |
| Отношение диапазонов измерения | 10:1～30:1 |
| Отношение диаметров β | 0.25～0.90, по выбору |
| Диапазон чисел Рейнольдса | 200～10000000 |
| Рабочая температура | -196℃～+600℃ |
| Рабочее давление | ≤42MPa |
| Выходной сигнал / интерфейс связи | 4-20mA+HART、RS485 |
| Процессное присоединение | Фланцевое, резьбовое, сварное |
| Степень защиты | IP66 |
| Маркировка взрывозащиты | Ex db IIC T6 Gb |
| Материалы, контактирующие с измеряемой средой | Углеродистая сталь, нержавеющая сталь, хромомолибденовая сталь, дуплексная нержавеющая сталь, Hastelloy, Monel, титан; специальные материалы — по заказу |
