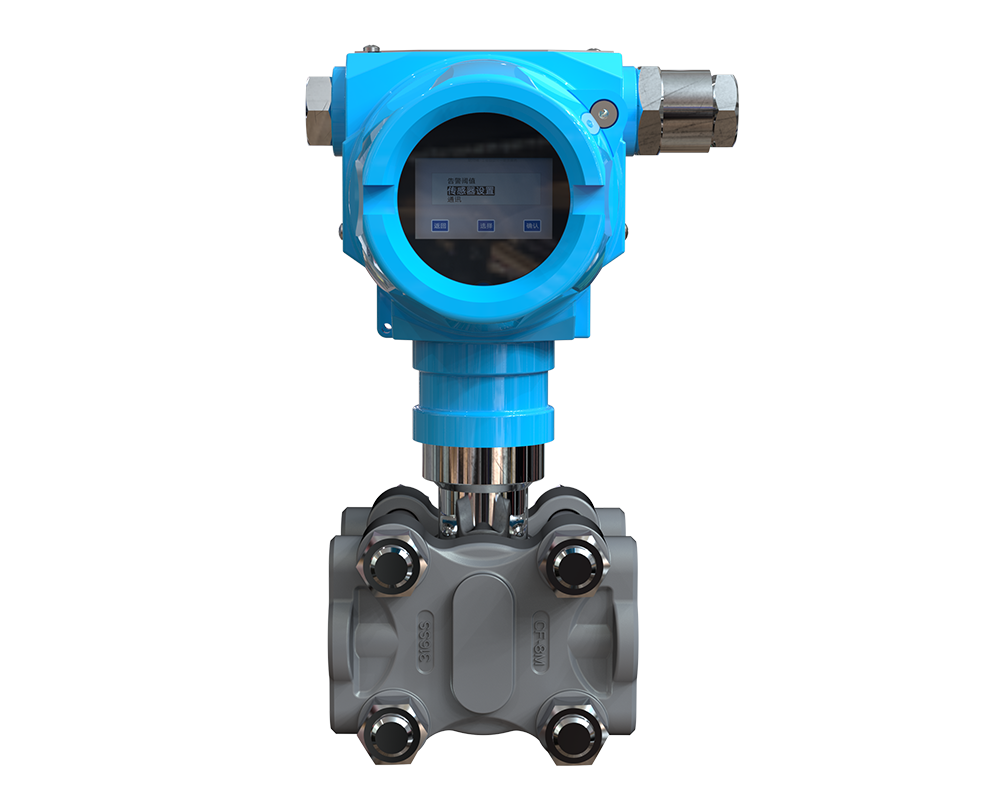

NFGP2012 Интеллектуальный монтажный преобразователь избыточного давления
Интеллектуальный преобразователь избыточного давления NFGP2012 для дифференциального монтажа использует чувствительный элемент на монокристаллическом кремнии для измерения уровня, плотности и давления жидкостей и газов, с выходом 4–20 мА DC и функциями удалённой связи.
Обзор продукции
Особенности продукта
Используется пьезорезистивная технология на основе монокристаллического кремния, обеспечивающая стабильные характеристики и точность до ±0,075% FS.
Диапазон перенастройки до 100:1 обеспечивает гибкую настройку измерительного диапазона.
Высокоэффективный модуль защиты EMC снижает влияние электромагнитных помех на выходной сигнал прибора.
Высокая стабильность: до ±0,2% SPAN за 5 лет.
Области применения
Нефтегазовая отрасль, пищевая промышленность, целлюлозно-бумажная промышленность, электроэнергетика, химическая промышленность, судовое оборудование.
Технические характеристики
| Измеряемая среда | Газы, жидкости |
| Точность | ±0,075% FS, ±0,1% FS, ±0,2% FS |
| Диапазон измерения | 6 кПа–40 МПа |
| Долговременная стабильность | ±0,2% SPAN за 5 лет |
| Выходной сигнал | 4–20 мА DC + HART, Modbus-RTU/RS485 |
| Дисплей | LED-дисплей |
| Материал корпуса | Алюминиевый сплав, нержавеющая сталь |
| Технологическое присоединение | Внутренняя резьба 1/4-18 NPT |
| Электрическое подключение | M20*1.5、NPT1/2、G1/2 |
| Степень защиты | IP67 |
| Взрывозащита | Взрывонепроницаемая оболочка Ex d IIC T6, искробезопасное исполнение Ex ia IIC T4 |
| Влияние температуры окружающей среды | ±(0.075+0.0375TD)%10℃ of SPAN |
| Влияние напряжения питания | При изменении напряжения питания в диапазоне 10,5/16,5–55 V DC изменение нуля и диапазона не превышает ±0,005% URL/V |
| Влияние монтажного положения | Возможна установка в любом положении; максимальное отклонение не более 400 Па, корректируется функцией обнуления |
| Влияние вибрации | По результатам испытаний согласно GB/T 18271.3 / IEC 61298-3: <0,1% |
| Масса | Масса нетто: около 4 кг, без монтажного кронштейна и компонентов технологического присоединения |
