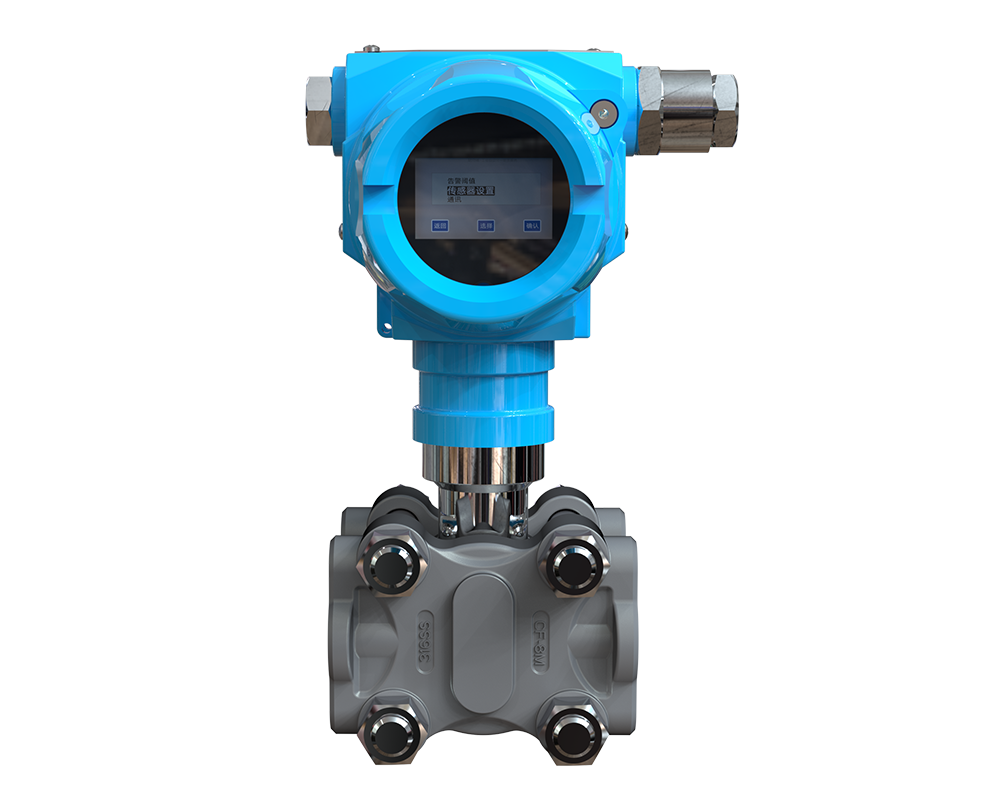

Интеллектуальный преобразователь абсолютного давления NFGP2013
Интеллектуальный преобразователь абсолютного давления NFGP2013 разработан на основе передовой пьезорезистивной технологии монокристаллического кремния. Изделие предназначено для измерения уровня, плотности и давления жидкостей и газов. Измеренный сигнал давления преобразуется в аналоговый токовый выходной сигнал 4–20 мА DC. Кроме того, с помощью коммуникационного оборудования могут выполняться удалённая настройка, мониторинг и другие функции. Прибор подходит для применения в сложных условиях про
Обзор продукции
▅ Особенности продукции
Применение пьезорезистивной технологии монокристаллического кремния обеспечивает стабильные характеристики; точность может достигать ±0,1 % FS;
Коэффициент перенастройки диапазона до 100:1 обеспечивает гибкую настройку диапазона измерения;
Высокоэффективный модуль защиты ЭМС снижает влияние электромагнитных помех на выходной сигнал изделия;
Высокая стабильность: до ±0,2 % SPAN за 5 лет.
▅ Области применения
Нефтегазовая промышленность, пищевая промышленность, целлюлозно-бумажная промышленность, электроэнергетика, химическая промышленность, судовое оборудование.
Технические характеристики
| Измеряемая среда | Газ, жидкость |
| Точность | ±0,1 % FS; ±0,2 % FS |
| Диапазон измерения | 40 кПа – 10 МПа |
| Годовая стабильность | ±0,2 % SPAN / 5 лет |
| Выходной сигнал | 4–20 мА DC + HART; Modbus-RTU / RS-485 |
| Индикация | LED-индикация |
| Материал корпуса | Алюминиевый сплав, нержавеющая сталь |
| Присоединение к процессу | Внутренняя резьба 1/4-18 NPT |
| Электрическое подключение | M20*1.5、NPT1/2、G1/2 |
| Степень защиты | IP67 |
| Взрывозащита | Ex d IIC T6, взрывонепроницаемая оболочка; Ex ia IIC T4, искробезопасное исполнение |
| Влияние температуры окружающей среды | ±(0,075 + 0,0375TD) % / 10 °C от SPAN |
| Влияние напряжения питания | При изменении напряжения питания в диапазоне 10,5 В / 16,5 В – 55 В DC изменение нуля и диапазона не превышает ±0,005 % URL/В |
| Влияние монтажного положения | Возможна установка в любом положении; влияние не превышает 400 Па и может быть скорректировано функцией обнуления |
| Влияние вибрации | По результатам испытаний согласно GB/T 18271.3 / IEC 61298-3: < 0,1 % |
| Масса | Масса нетто: около 4 кг, без монтажного кронштейна и деталей присоединения к процессу |
