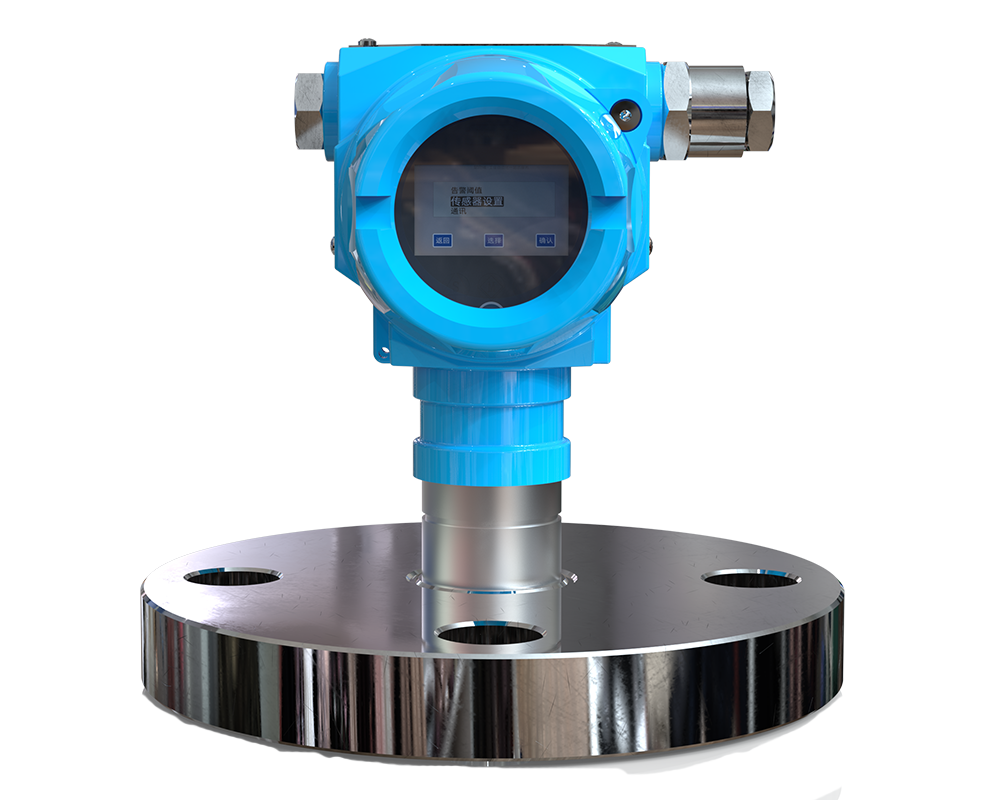

Интеллектуальный преобразователь абсолютного давления с фланцевым присоединением NFGP2003-T
Интеллектуальный преобразователь абсолютного давления NFGP2003-T разработан на основе передовой пьезорезистивной технологии монокристаллического кремния. Изделие предназначено для измерения давления жидкостей и газов. Измеренный сигнал давления преобразуется в аналоговый токовый выходной сигнал 4–20 мА DC. Кроме того, с помощью коммуникационного оборудования могут выполняться удалённая настройка, мониторинг и другие функции. Прибор подходит для применения в сложных условиях процессной промышленн
Обзор продукции
▅ Особенности продукции
Применение пьезорезистивной технологии монокристаллического кремния обеспечивает стабильные характеристики; точность может достигать ±0,1 % FS;
Защитная мембрана с высокой перегрузочной способностью обеспечивает эффективную защиту от перегрузки по давлению;
Высокоэффективный модуль защиты ЭМС снижает влияние электромагнитных помех на выходной сигнал изделия;
Высокая стабильность: до ±0,2 % SPAN за 5 лет.
▅ Области применения
Нефтегазовая промышленность, пищевая промышленность, целлюлозно-бумажная промышленность, электроэнергетика, химическая промышленность, судовое оборудование.
Технические характеристики
| Измеряемая среда | Газ, жидкость |
| Точность | ±0,1 % FS; ±0,2 % FS |
| Диапазон измерения | 40 кПа – 1 МПа |
| Годовая стабильность | ±0,2 % SPAN / 5 лет |
| Выходной сигнал | 4–20 мА DC + HART; Modbus-RTU / RS-485 |
| Индикация | LED-индикация |
| Материал корпуса | Алюминиевый сплав, нержавеющая сталь |
| Электрическое подключение | M20×1,5; NPT 1/2; G 1/2 |
| Степень защиты | IP67 |
| Взрывозащита | Ex d IIC T6, взрывонепроницаемая оболочка; Ex ia IIC T4, искробезопасное исполнение |
| Влияние температуры окружающей среды | В диапазоне от −20 °C до +80 °C суммарное влияние на каждые 10 °C: ±(0,1 + 0,015TD) % SPAN |
| Влияние напряжения питания | При изменении напряжения питания в диапазоне 10,5 В / 16,5 В – 55 В DC изменение нуля и диапазона не превышает ±0,005 % URL/В |
| Влияние монтажного положения | Возможна установка в любом положении; влияние не превышает 400 Па и может быть скорректировано функцией обнуления. |
| Влияние вибрации | По результатам испытаний согласно GB/T 18271.3 / IEC 61298-3: < 0,1 % |
| Масса | Масса нетто: около 1,61 кг, масса корпуса прибора |
