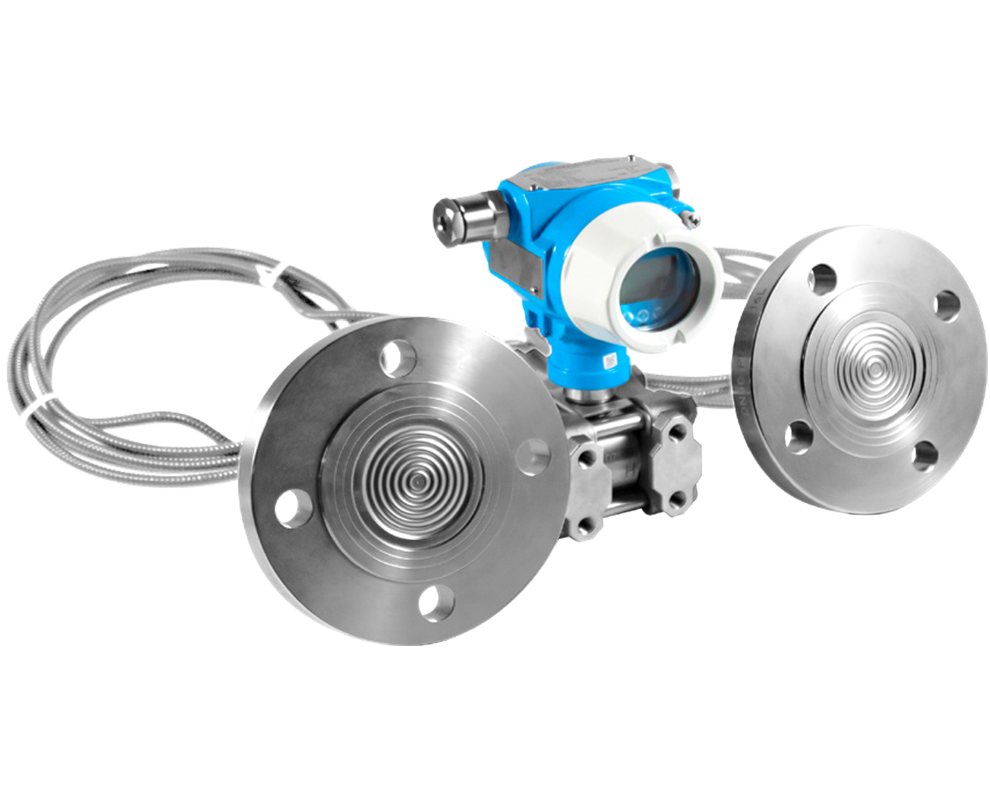

Интеллектуальный преобразователь перепада давления с выносными разделительными мембранами NFDP2001-LP
Интеллектуальный преобразователь перепада давления с выносными разделительными мембранами NFDP2001-LP разработан на основе передовой пьезорезистивной технологии монокристаллического кремния. Изделие предназначено для измерения уровня, плотности, давления и расхода жидкостей, газов или пара. Измеренный сигнал давления преобразуется в аналоговый токовый выходной сигнал 4–20 мА DC. Кроме того, с помощью коммуникационного оборудования могут выполняться удалённая настройка, мониторинг и другие функци
Обзор продукции
▅ Особенности продукции
Применение пьезорезистивной технологии монокристаллического кремния обеспечивает стабильные характеристики; точность может достигать ±0,075 % FS с учётом влияния мембранной системы;
Защитная мембрана с высокой перегрузочной способностью обеспечивает эффективную защиту от перегрузки по давлению;
Высокоэффективный модуль защиты ЭМС снижает влияние электромагнитных помех на выходной сигнал изделия.
▅ Области применения
Нефтегазовая промышленность, пищевая промышленность, целлюлозно-бумажная промышленность, электроэнергетика, химическая промышленность, судовое оборудование.
Технические характеристики
| Измеряемая среда | Газ, жидкость |
| Точность | ±0,075 % FS + влияние мембранной системы |
| Диапазон измерения | 40 кПа – 3 МПа |
| Выходной сигнал | 4–20 мА DC + HART; Modbus-RTU / RS-485 |
| Индикация | LED-индикация |
| Материал корпуса | Алюминиевый сплав, нержавеющая сталь |
| Электрическое подключение | M20×1,5; NPT1/2; G1/2 |
| Степень защиты | IP67 |
| Взрывозащита | Ex d IIC T6, взрывонепроницаемая оболочка; Ex ia IIC T4, искробезопасное исполнение |
| Влияние температуры окружающей среды | В диапазоне от −10 °C до +80 °C: (0,375 + 0,125TD) % / 10 °C от SPAN |
| Влияние напряжения питания | При изменении напряжения питания в диапазоне 10,5 В / 16,5 В – 55 В DC изменение нуля и диапазона не превышает ±0,005 % URL/В |
| Влияние монтажного положения | Монтажное положение преобразователя может вызвать погрешность нуля; данная погрешность корректируется настройкой, влияние на диапазон отсутствует |
| Влияние вибрации | Влияние вибрации |
| Масса | Масса нетто: около 6,35 кг, масса корпуса прибора |
