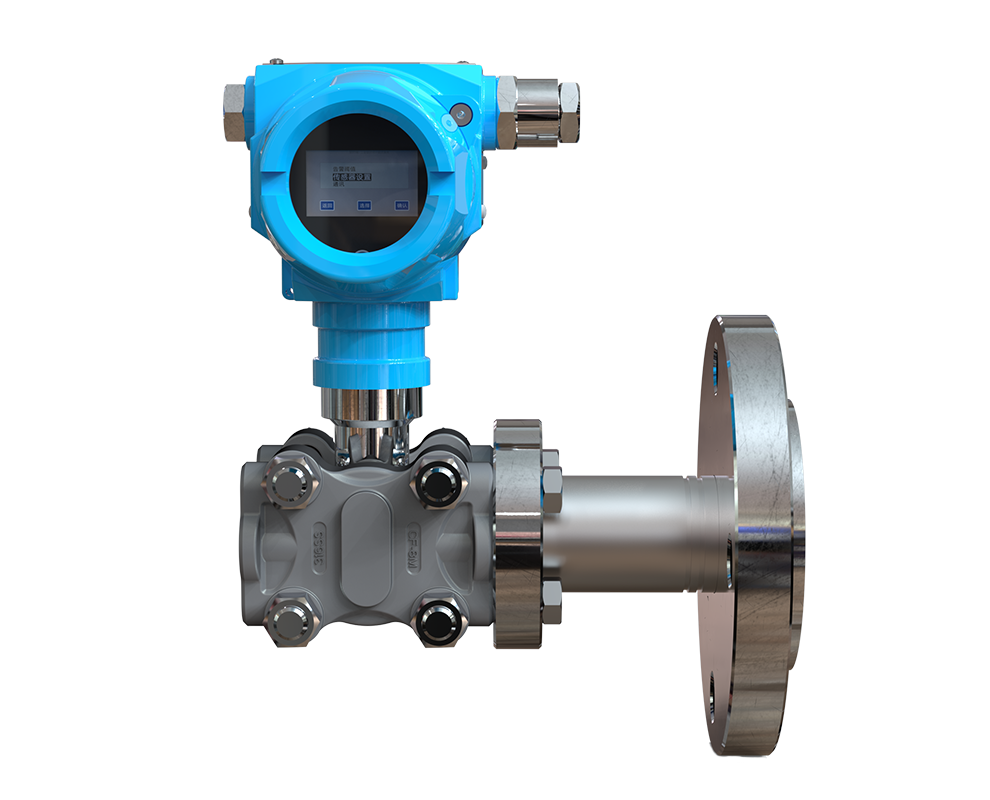

Интеллектуальный преобразователь перепада давления для измерения уровня NFDP2001-LT
Интеллектуальный преобразователь перепада давления для измерения уровня NFDP2001-LT разработан на основе передовой пьезорезистивной технологии монокристаллического кремния. Изделие предназначено главным образом для измерения уровня жидкостей. Измеренный сигнал давления преобразуется в аналоговый токовый выходной сигнал 4–20 мА DC. Кроме того, с помощью коммуникационного оборудования могут выполняться удалённая настройка, мониторинг и другие функции. Прибор подходит для применения в сложных услов
Обзор продукции
▅ Обзор продукции
Интеллектуальный преобразователь перепада давления для измерения уровня NFDP2001-LT разработан на основе передовой пьезорезистивной технологии монокристаллического кремния. Изделие предназначено главным образом для измерения уровня жидкостей. Измеренный сигнал давления преобразуется в аналоговый токовый выходной сигнал 4–20 мА DC.
Прибор поддерживает удалённую настройку, мониторинг и другие функции с помощью коммуникационного оборудования. Он предназначен для эксплуатации в сложных условиях процессной промышленности, включая нефтегазовую, химическую, энергетическую, пищевую и другие отрасли.
▅ Особенности продукции
Применение пьезорезистивной технологии монокристаллического кремния обеспечивает стабильные характеристики; точность может достигать ±0,075 % FS с учётом влияния мембранной системы;
Защитная мембрана с высокой перегрузочной способностью обеспечивает эффективную защиту от перегрузки по давлению;
Высокоэффективный модуль защиты ЭМС снижает влияние электромагнитных помех на выходной сигнал изделия;
Высокая стабильность: до ±0,2 % SPAN за 5 лет.
▅ Области применения
Нефтегазовая промышленность, пищевая промышленность, целлюлозно-бумажная промышленность, электроэнергетика, химическая промышленность, судовое оборудование.
Технические характеристики
| Измеряемая среда | Жидкость |
| Точность | ±0,075 % FS + влияние мембранной системы |
| Диапазон измерения | 40 кПа – 3 МПа |
| Годовая стабильность | ±0,2 % SPAN / 5 лет |
| Выходной сигнал | 4–20 мА DC + HART; Modbus-RTU / RS-485 |
| Индикация | LED-индикация |
| Материал корпуса | Алюминиевый сплав, нержавеющая сталь |
| Присоединение к процессу | DN50, DN80, возможна индивидуальная настройка |
| Электрическое подключение | M20×1,5; NPT1/2; G1/2 |
| Степень защиты | IP67 |
| Взрывозащита | Ex d IIC T6, взрывонепроницаемая оболочка; Ex ia IIC T4, искробезопасное исполнение |
| Влияние температуры окружающей среды | В диапазоне от −10 °C до +80 °C: (0,375 + 0,125TD) % / 10 °C от SPAN |
| Влияние напряжения питания | При изменении напряжения питания в диапазоне 10,5 В / 16,5 В – 55 В DC изменение нуля и диапазона не превышает ±0,005 % URL/В |
| Влияние монтажного положения | Монтажное положение преобразователя может вызвать погрешность нуля; данная погрешность корректируется настройкой, влияние на диапазон отсутствует |
| Влияние вибрации | По результатам испытаний согласно GB/T 18271.3 / IEC 61298-3: < 0,1 % |
| Масса | С фланцем DN50: около 12,6 кг, без учёта капиллярной трубки; с фланцем DN80: около 15,5 кг, без учёта капиллярной трубки |
