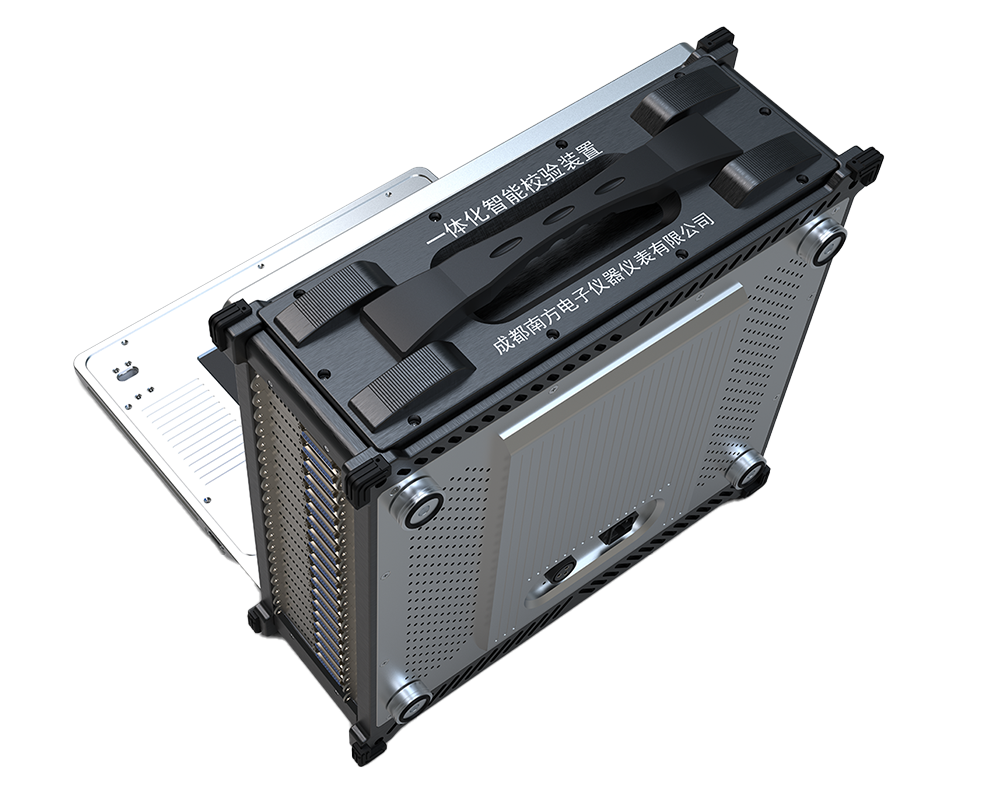

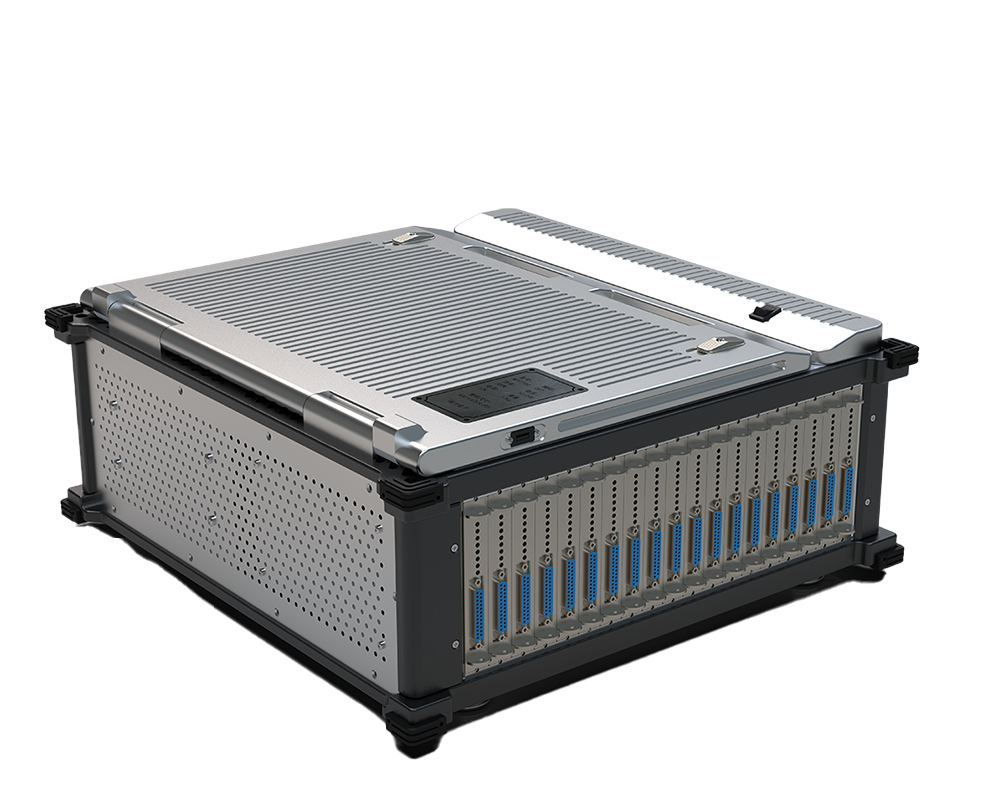

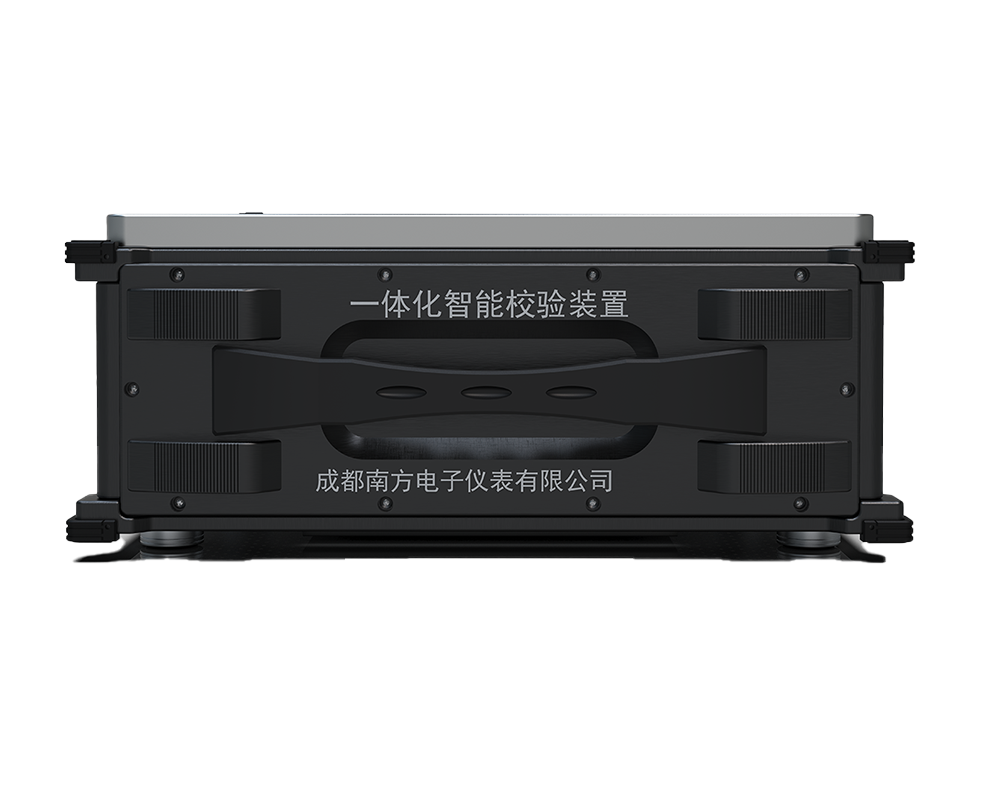

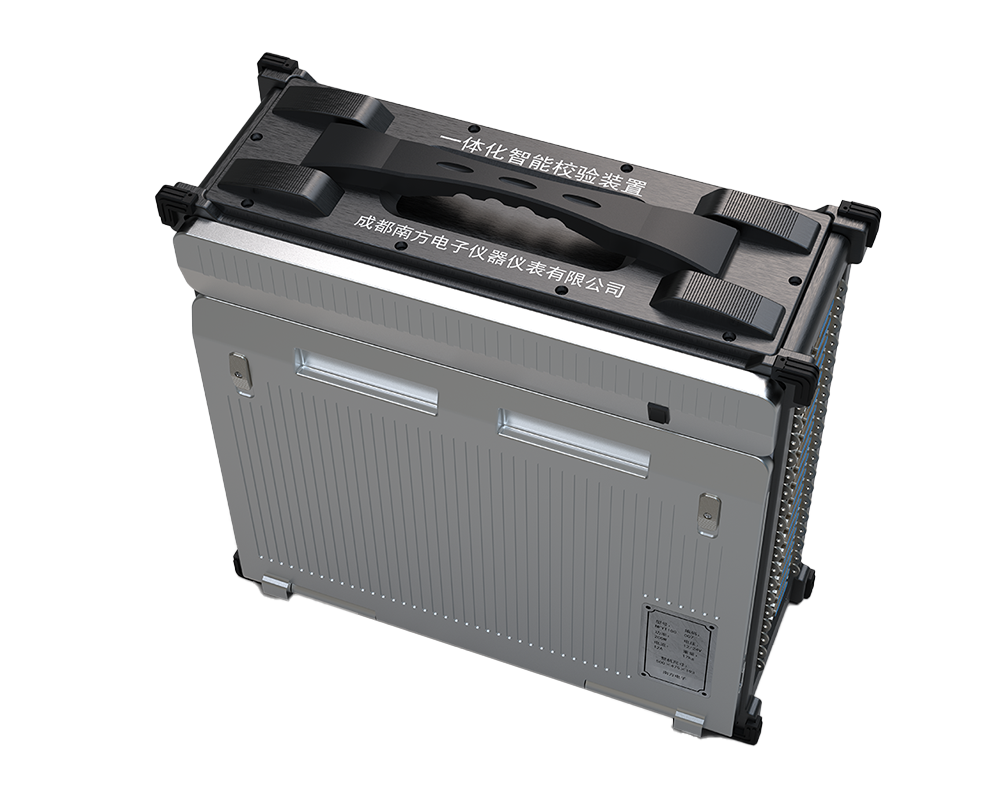

Интегрированное интеллектуальное калибровочное устройство
Интегрированное интеллектуальное калибровочное устройство — открытая модульная испытательная платформа на базе одного хоста и настраиваемых сигнальных модулей. Она позволяет выбирать нужные функции по требованию, расширять возможности, изолировать сигнальные каналы и поддерживать различные интерфейсы связи.
Обзор продукции
▅ Особенности продукта
1. Портативность
Устройство имеет компактные размеры и небольшой вес, удобно для переноски и перемещения, что позволяет выполнять испытания и калибровочные работы непосредственно на объекте.
2. Многоканальное тестирование
Система оснащена несколькими испытательными каналами и позволяет одновременно выполнять проверку нескольких устройств или нескольких параметров, повышая эффективность испытаний.
3. Интеллектуальное управление
Встроенная интеллектуальная система управления автоматически выполняет испытательный процесс, включая сбор данных, обработку и анализ результатов.
4. Высокая точность
Применение высокоточных датчиков и измерительных компонентов обеспечивает достоверность и точность результатов испытаний.
5. Гибкость конфигурации
Параметры испытаний и режимы тестирования могут гибко настраиваться в соответствии с требованиями конкретных задач, что позволяет адаптировать устройство к различным сценариям применения.
6. Хранение и передача данных
Устройство поддерживает хранение больших объемов испытательных данных, а также экспорт и передачу данных для последующей обработки.
7. Анализ данных
Система обеспечивает удобный анализ и обработку результатов испытаний, создавая основу для последующего анализа данных и принятия технических решений.
8. Простота эксплуатации и обслуживания
Рационально организованный испытательный процесс делает работу с устройством простой и понятной. Функция автоматической диагностики облегчает эксплуатацию и техническое обслуживание.
9. Индивидуальная конфигурация
Устройство может быть изготовлено и сконфигурировано в соответствии с требованиями заказчика.
▅ Применяемые отрасли
Интегрированное интеллектуальное калибровочное устройство широко применяется в различных отраслях, особенно в интеллектуальном производстве, энергетике, электроэнергетике, нефтехимической промышленности, фармацевтической промышленности, автомобилестроении, авиационно-космической отрасли и экологическом мониторинге.
▅ Области применения
Проверка электротехнического оборудования
Автоматизированное тестирование эффективно заменяет ручную проверку и ручную регистрацию данных, сокращает время испытаний, исключает ошибки записи, снижает затраты предприятия и повышает эффективность массовой проверки изделий и многоканального тестирования.
Техническое обслуживание и ремонт оборудования
В процессе обслуживания и ремонта промышленного оборудования устройство позволяет быстро проверять электрические характеристики оборудования и обеспечивать его безопасную эксплуатацию.
Сбор и регистрация данных
Устройство может использоваться для сбора и регистрации экспериментальных данных, облегчая последующий анализ и исследовательскую работу.
Наладка систем КИПиА и оборудования
Устройство может применяться для сбора данных, управления оборудованием, а также для пусконаладки систем КИПиА и промышленного оборудования.
Технические характеристики
| Встроенный процессор | Промышленного класса |
| Количество каналов | Опционально, максимально до 120 каналов |
| Дискретный вход DC | 24VDC |
| Дискретный вход AC | 220VAC |
| Дискретный выход, транзисторный | 24VDC/0.5A |
| Дискретный выход, релейный | 220VAC/16A |
| Импульсный вход | Поддержка входа энкодера |
| Частотный выход / ШИМ-выход | 24VDC / 1A, ШИМ-выход |
| Аналоговый вход, напряжение | 0-10VDC, точность: ±0.25% |
| Аналоговый вход, ток | 4-20mA, точность: ±0.25% |
| Аналоговый вход, термопара | Термопары типов J, K, L...U, точность: ±0.25% |
| Аналоговый вход, термопреобразователь сопротивления | Pt100, Cu50, Ni100, точность: ±0.25% |
| Аналоговый выход, напряжение | 0-10VDC, точность: ±0.1% |
| Аналоговый выход, ток | 4-20mA, точность: ±0.1% |
| Влияние вибрации | Испытание по GB/T18271.3 / IEC61298-3, <0.1% |
| Встроенные функции управления | PID-регулирование, каскадное регулирование, регулирование с прямой связью, управление пуском/остановом двигателя, управление прямым/обратным вращением двигателя, регулирование скорости, управление перемещением |
| Функции выходного сигнала | Поддержка пошагового, ступенчатого, линейно-изменяемого и фиксированного выходного сигнала |
| Обработка данных | Отображение максимального, минимального и среднего значения |
| Дополнительные программные функции | Отображение исторических данных в виде графиков, фиксация измеренного значения, хранение до 10000 групп данных, поддержка вторичной разработки заказчика, предоставление различных интерфейсных функций, поддержка логических условий взаимодействия между модулями; время отклика: 100ms; время отклика внешних I/O: 20μs |
| Выход питания | DC24V/2A，DC5V/3A |

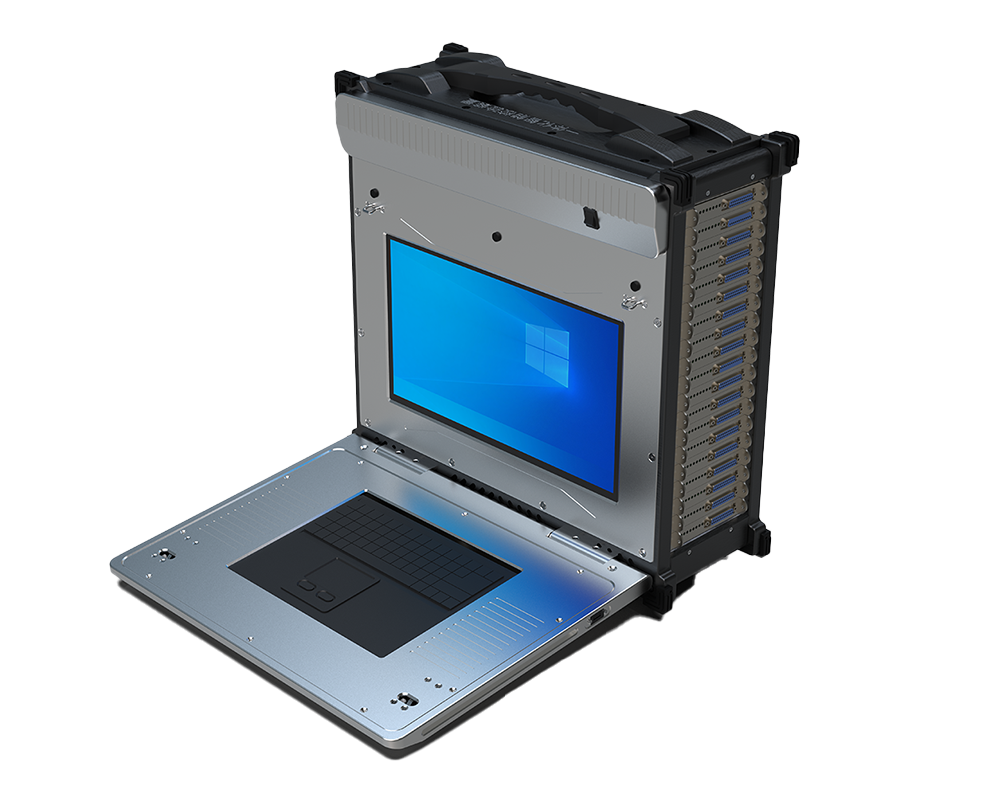

| Дисплей | 12-дюймовый сенсорный экран |
| Напряжение питания | 220 V.AC±10%，50HZ |
| Питание от аккумуляторной батареи | Функция опциональная, 16.75Ah в стандартной конфигурации |
| Протоколы связи | Modbus-RTU, CAN, промышленный Ethernet |
| Коммуникационные интерфейсы | RS232,RS485,RJ45,USB |
| Ручной терминал | Проводной терминал, беспроводной WiFi-терминал, опция |
| Рабочая температура и влажность | -15℃~45℃，85%RH |
| Температура и влажность хранения | -25℃～85℃, 90%RH, без конденсации |
| Масса | ≤15kg |
| Габаритные размеры | 600mm × 500mm × 300mm, справочное значение, фактические параметры определяются поставляемым изделием |
