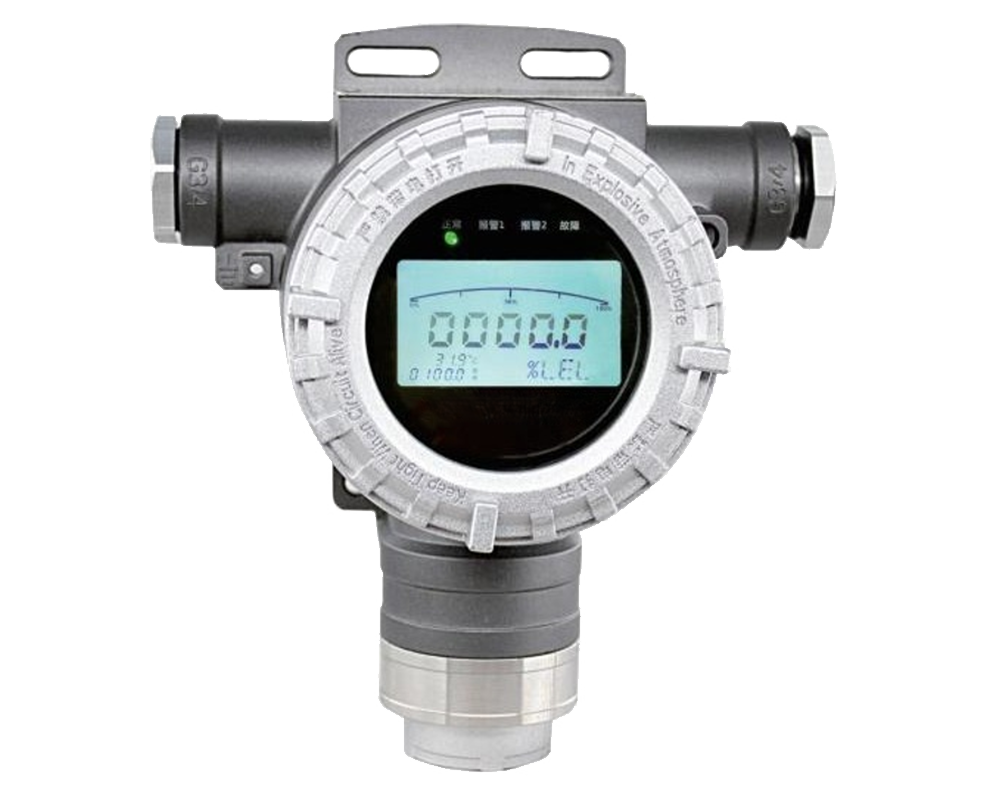

Точечный детектор горючих газов серии NFW-201-X(A) для промышленных и коммерческих объектов
Точечный детектор горючих газов серии NFW-201-X(A) представляет собой высокоинтегрированный промышленный газоизмерительный прибор. Устройство поддерживает два типа связи: шинный интерфейс S-BUS и индивидуальный проводной выход 4-20mA с протоколом HART. Интегрированное исполнение для шинной и раздельной проводки обеспечивает гибкое построение сети, удобство монтажа и оптимизацию складской комплектации. Прибор выполнен с модульным сенсорным блоком, что существенно снижает затраты на эксплуатацию
Обзор продукции
▅ Особенности продукта
1. Шинная связь S-BUS
Интерфейс S-BUS упрощает проектирование системы, расширение сети и интеграцию нескольких детекторов в единую систему газового контроля.
2. Выход 4-20mA с HART
Поддерживается индивидуальная проводная связь 4-20mA с протоколом HART. Интеграция шинной и раздельной схемы подключения облегчает монтаж, пусконаладку и комплектацию оборудования.
3. Модульная конструкция сенсора
Модульный сенсорный блок снижает затраты на эксплуатацию и техническое обслуживание, а также упрощает замену чувствительного элемента.
4. Инфракрасное управление без открытия корпуса
Настройка и управление прибором выполняются с помощью инфракрасного пульта, без необходимости вскрытия корпуса на объекте.
5. LCD-дисплей с трехцветной подсветкой
ЖК-дисплей с трехцветной подсветкой в режиме реального времени отображает концентрацию газа и текущее состояние устройства.
6. Встроенный выход управления внешними устройствами
Прибор оснащен выходом управления для подключения локальной светозвуковой сигнализации, вентиляторов, клапанов и других исполнительных устройств.
7. Двухсторонний кабельный ввод
Двухсторонняя конструкция кабельного ввода облегчает полевую прокладку кабелей и повышает удобство монтажа.
8. Встроенная температурная компенсация
Встроенная функция измерения температуры обеспечивает точность и эффективность обнаружения газа в различных температурных условиях эксплуатации.
▅ Области применения
Нефтехимическая промышленность, коксохимическое производство, металлургия и сталелитейная промышленность, аварийно-спасательные службы, газовое хозяйство, оборонная промышленность, авиационная промышленность, химическая промышленность, охрана окружающей среды, фармацевтическая промышленность, целлюлозно-бумажная промышленность.
Технические характеристики
| Обнаруживаемые газы | Метан / пропан / другие газы |
| Принцип обнаружения | Каталитическое горение / инфракрасный метод / электрохимический метод / полупроводниковый метод / PID |
| Способ отбора пробы | Диффузионный |
| Диапазон измерения | (3～100)%LEL или другой диапазон |
| Уставка аварийной сигнализации | Нижний порог: 25%LEL; верхний порог: 50%LEL, заводские настройки для горючих газов |
| Погрешность срабатывания сигнализации | ±3%F.S |
| Время отклика | ≤30s, в зависимости от типа газа |
| Рабочее напряжение | 24VDC / трехпроводная схема подключения |
| Степень защиты оболочки | IP66 |
| Маркировка взрывозащиты | Exd IIC T6Gb |
| Способ передачи сигнала | S-BUS、4-20mA |
| Дальность передачи сигнала | ≤1500m |
| Условия эксплуатации | Температура: -40℃～+60℃; относительная влажность: ≤93%RH; давление: 86kPa～106kPa |
| Выход управления / релейный выход | 2 беспотенциальных релейных выхода; коммутационная способность контактов: 1A/220VAC или 1A/24VDC |
