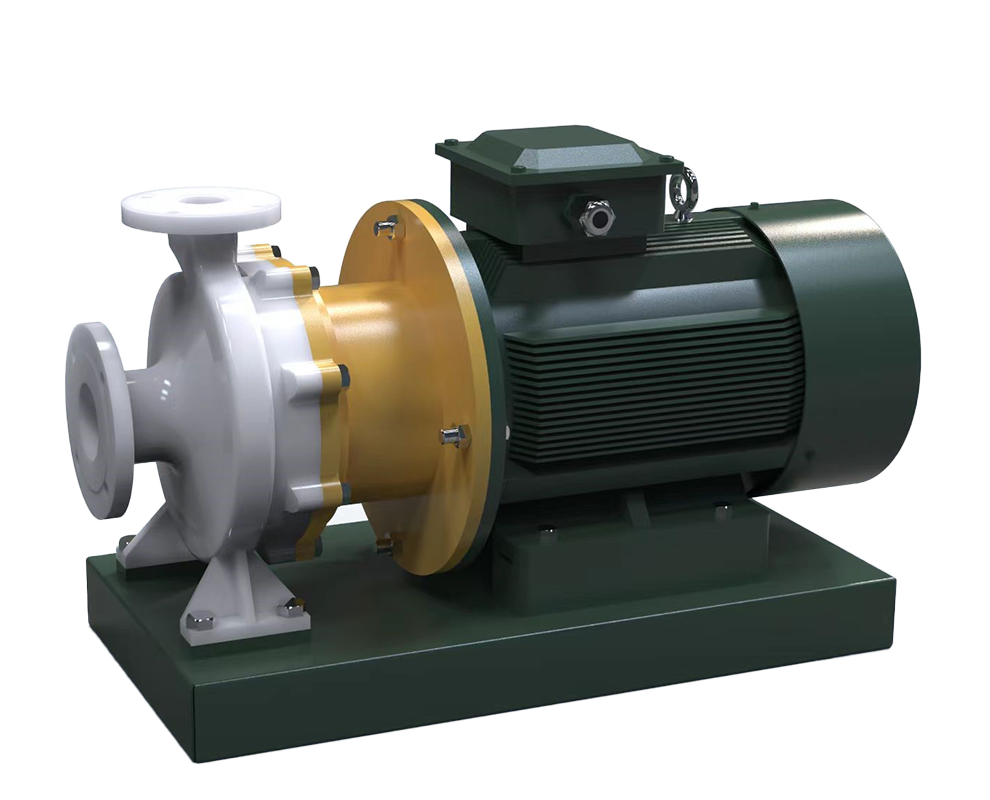

Футерованный фторопластом центробежный насос с магнитной муфтой серии MDL
Футерованный фторопластом центробежный насос с магнитной муфтой серии MDL — коррозионностойкий безутечный насос для сильноагрессивных сред. Он разработан по ISO 2858/API 685, а проточные части выполнены на основе металлических вставок, полностью облицованных фторопластом.
Обзор продукции
▅ Принцип работы
Магнитоприводной насос использует магнитную связь между внешним и внутренним магнитными роторами магнитной муфты для бесконтактной передачи крутящего момента.
Во время работы электродвигатель приводит во вращение внешний магнитный ротор. Под действием магнитной связи между внешним и внутренним роторами внутренний магнитный ротор и рабочее колесо приводятся во вращение без механического контакта.
Разделительная гильза герметично отделяет внутренний магнитный ротор и перекачиваемую среду внутри насосной камеры. Благодаря этому обеспечивается полностью герметичное перекачивание рабочей среды и реализуется специальная функция транспортировки без утечек.
▅ Технические преимущества
1. Высокоэффективная магнитная муфта
Магнитная муфта выполнена с применением оптимизированной магнитной схемы, обеспечивающей согласованную работу магнитного поля и эффективный контроль вихревого нагрева, что значительно повышает КПД передачи крутящего момента.
2. Интеллектуальное распределение потоков рабочей среды
Инновационная технология раздельного управления потоками позволяет решить традиционную проблему магнитных насосов, связанную с ограниченной применимостью при перекачивании сред, содержащих твердые частицы и механические примеси.
3. Современная система гидродинамической смазки подшипников
Передовая система гидродинамической смазки обеспечивает надежную защиту подшипникового узла и способствует увеличению срока службы подшипников.
4. Модульная интегрированная конструкция
Модульная конструкция упрощает сборку и разборку насосного агрегата, повышая удобство технического обслуживания и надежность контроля качества.
5. Технология осевого позиционирования вращающегося узла
Технология осевой фиксации ротора повышает эффективность ремонта насоса более чем на 50% и снижает сложность ремонтных работ более чем на 60%.
6. Интеллектуальный мониторинг для ответственных условий эксплуатации
Для высокотехнологичных и ответственных применений насос может комплектоваться интеллектуальной системой контроля состояния, обеспечивающей оперативное прогнозирование технического состояния оборудования и регулирование рабочих параметров насосного агрегата.
7. Различные материалы проточной части
В зависимости от свойств перекачиваемой среды детали проточной части могут изготавливаться из аустенитной нержавеющей стали, титанового сплава, никелевого сплава, фторопластовой футеровки и других материалов для обеспечения требуемой коррозионной и износостойкости.
▅ Области применения
Насосы широко применяются в нефтехимической промышленности, углехимической промышленности, производстве минеральных удобрений, черной металлургии, горнодобывающей промышленности и других отраслях.
Они особенно подходят для перекачивания легковоспламеняющихся, взрывоопасных, токсичных, вредных, летучих, редких и ценных жидких сред, а также для технологических процессов, где требуется полностью герметичная транспортировка без утечек.
Технические характеристики
| Подача | 0.5-160m3/h |
| Напор | 20-80m |
| Номинальная частота вращения | 2900 r/min 1450r/min |
| Максимальное рабочее давление | 1.6MPa |
